ミリ波レーダーソリューション

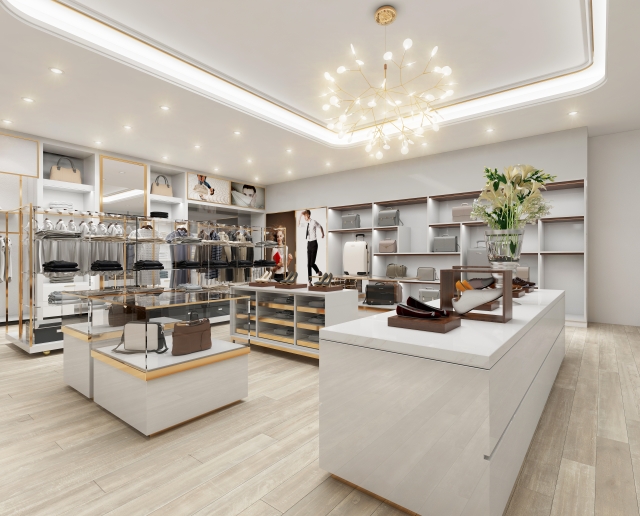

リテールソリューション

店舗内顧客動線・人流データログ
非画像(カメラレス)によるデータ収集
的確なアテンド指示・機会ロスの低減
ソーシャルディスタンスを考慮した陳列の最適化

スマートホーム・ホームセキュリティソリューション

各種非接触型スイッチ・センサー
屋外灯・エントランス照明制御及び防犯
リビング・寝室・キッチンなど室内照明、空調
浴室・洗面所・トイレなど照明制御

スマートオフィスソリューション

各種非接触型スイッチ・センサー
会議室在室人数カウント
高精度在空室センサー
スマートライティング
スマート空調システム

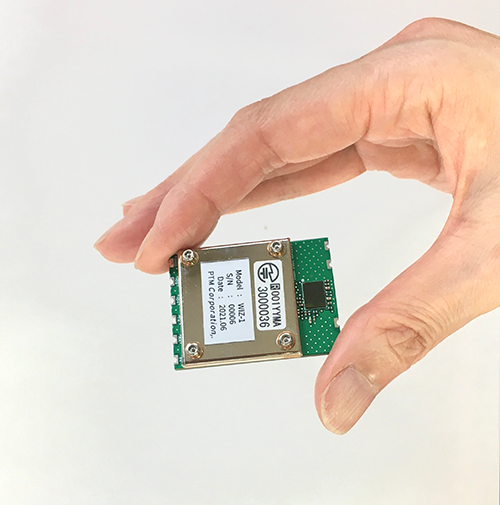

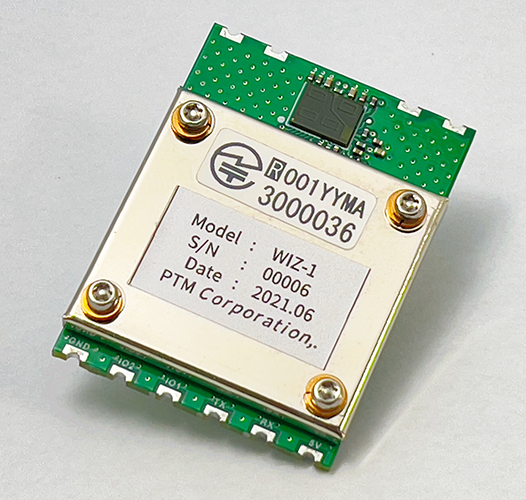

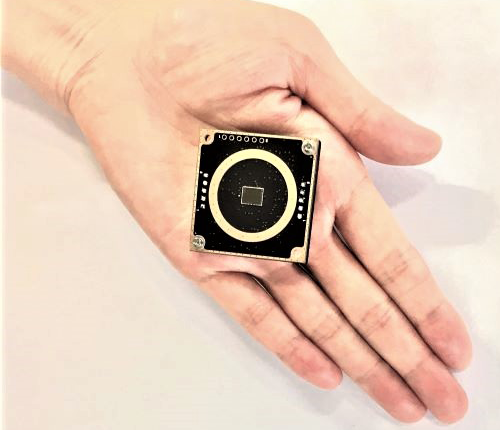

60GHz高分解能センサーモジュールWIZ-1

国内電波法技術適合審査取得

AIP(アンテナインパッケージ)デバイスを搭載

ローコスト、低消費電力を実現

送信1ch, 受信3ch により3次元の検知が可能

ARM Coretex M4 の採用にてBOMコスト削減

端面スルーホールによるSMT実装に対応する小型モデル

コネクタ接続型(2.54mmピッチ) 背面部品配置モデル

送信周波数: 58 ~ 63.5 GHz
送信出力(e.i.r.p): 13 dBm max
放射角(-6dB BW): E plane 120 deg, H plane 140 deg
検知角度範囲(ambi): V, H : 180 deg
外形寸法: WIZ-1-R1 : 30 x 40.64 mm

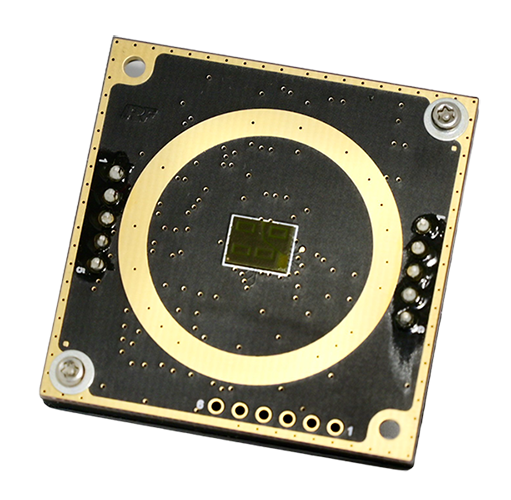

WIZ-1-R2 : 40 x 40 mm
インタフェース: UART

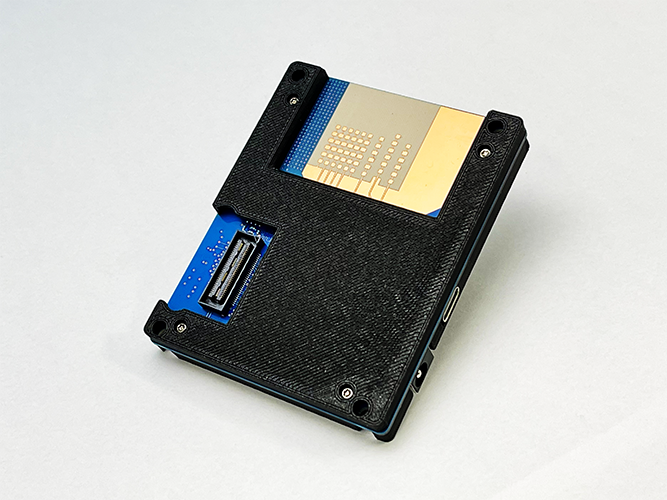

60GHzミリ波移動体検知センサーWIZ-2

国内電波法技術適合審査取得

多チャンネルMIMO対応レーダIC搭載

60GHz帯移動体検知(高分解能)

RER6OITR34-20U

ソフトウェア設計・アルゴリズム開発に適する。
仰角識別(2.5次元型)と方位角の高分解能化 2D HR型

RER6OITR34-30U

フロントエンド部とバックエンド部はそれぞれ量産に対応
製品化への移行が容易
「製品化への最短距離」

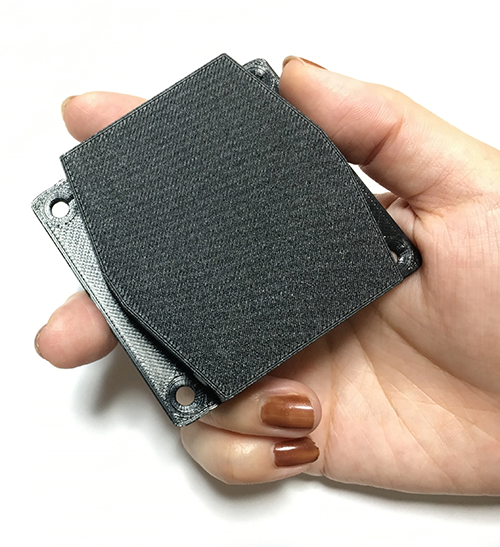

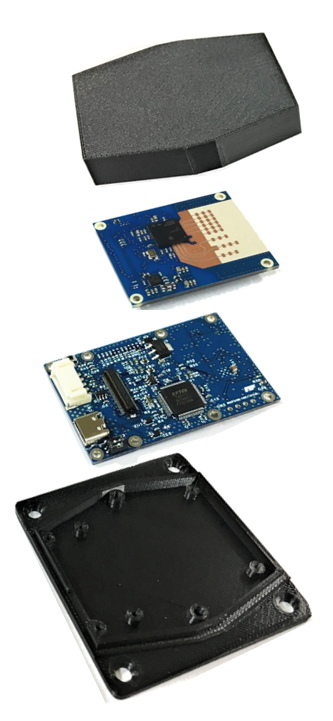

RADOME
FRONT END
RER79ITR34-30F
BACK END
HOUSING

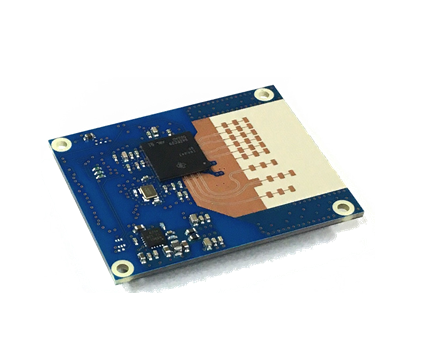

RER6OITR34-30F

ユーザー様が後段信号処理基板を設計される際のフロントエンド単体の供給

送信出力(e.i.r.p): 13dBm max
送信CH数: 3
受信CH数: 4
インタフェース: 20U : USB /LVDS(MIPI)
30U : USB /UART ※GPIO(オプション)
30F : 専用コネクタ
電源: 20U : 外部 DC +5V
30U : USB BUS 5V
30F : 専用コネクタ
MIMO構成: 2.5D/2DHR

マイクロ波・ミリ波サービス全般

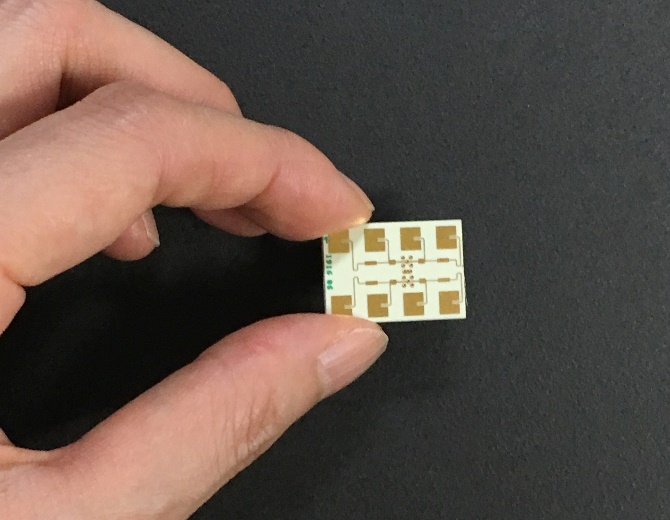

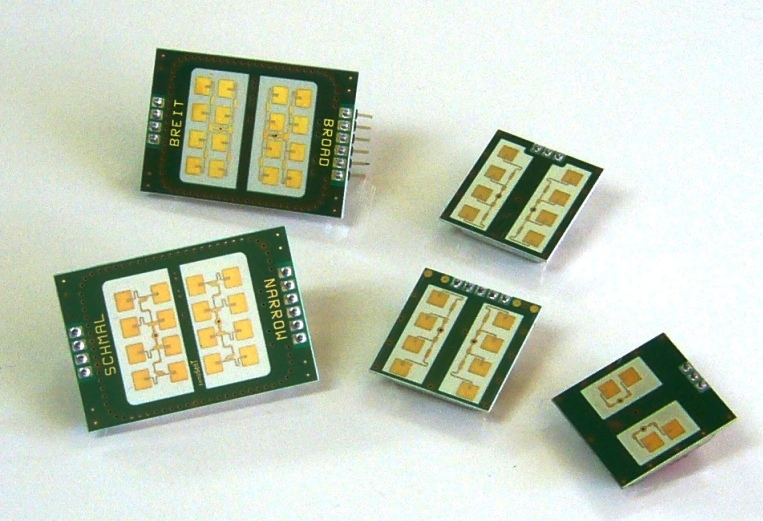

24GHz帯 InnoSenT GmbH (ドイツ)製品

SMR-333, IPM-165 etc...

国内総代理店業務

ローコスト量産タイプ、位相モノパルス長距離レンジタイプなど
信号処理開発・設計支援

24GHz帯・60GHz帯 Infineon technologies (ドイツ)

RFR24, WIZ etc...

システムデザインハウス事業

60GHz帯・76GHz帯・79GHz帯 Texas Instruments (米国)

RFR79, 60 etc...

エコシステムズパートナー事業

マイクロ波・ミリ波レーダー開発・設計受託

レーダーモジュール設計・製造
アンテナ設計・開発
レーダーシステム設計・製造
ソフトウェア開発・設計
電波法コンサルティングなど

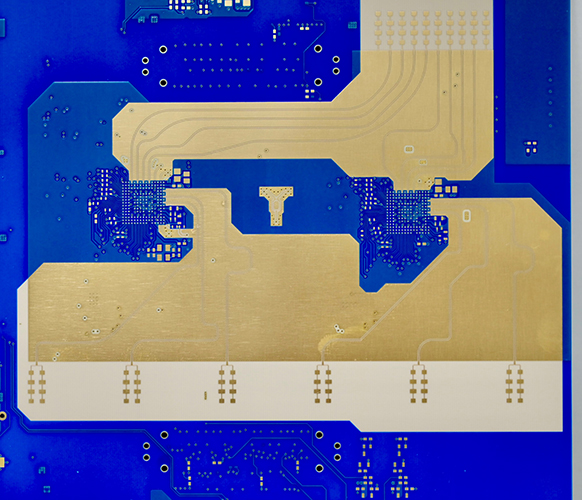

79GHz マルチチップカスケード・高分解能イメージングレーダー

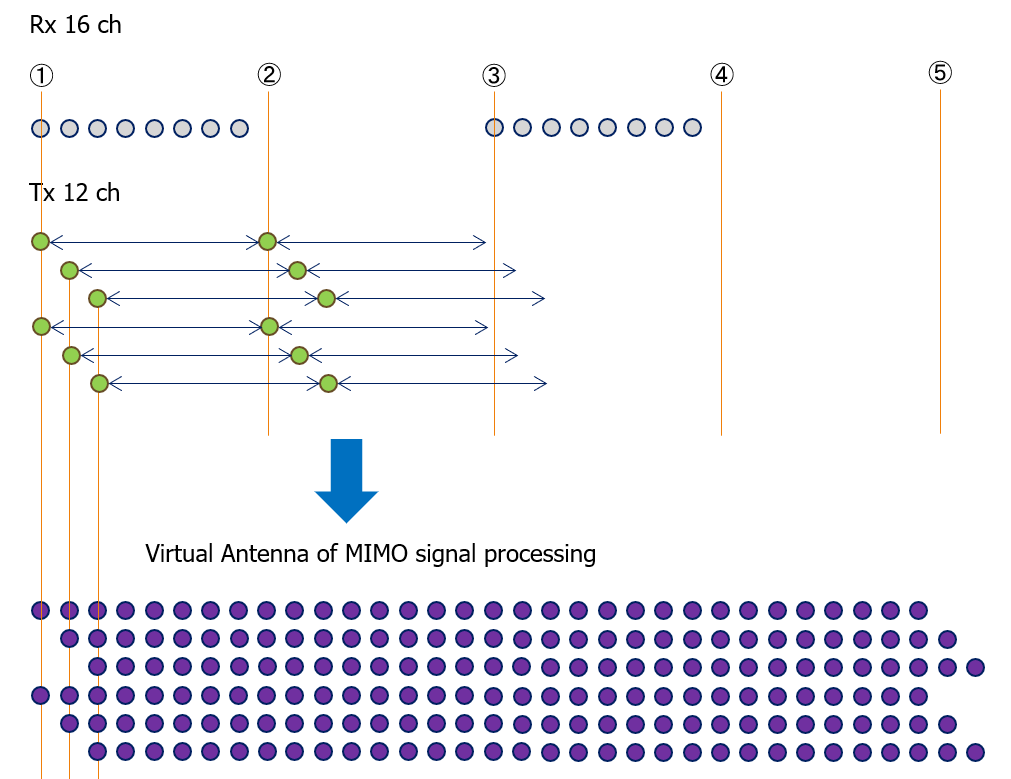

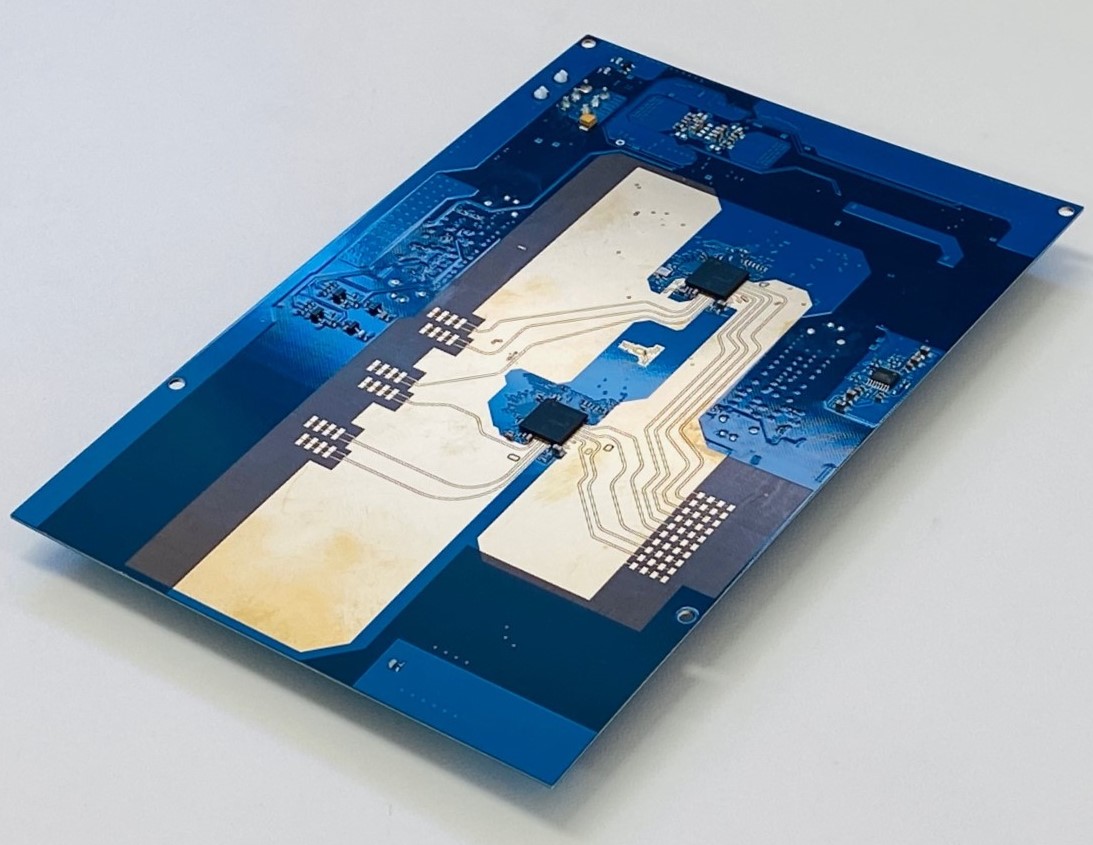

48MIMO, 196MIMO CASCADE RADAR FRONT END ハードウェア開発

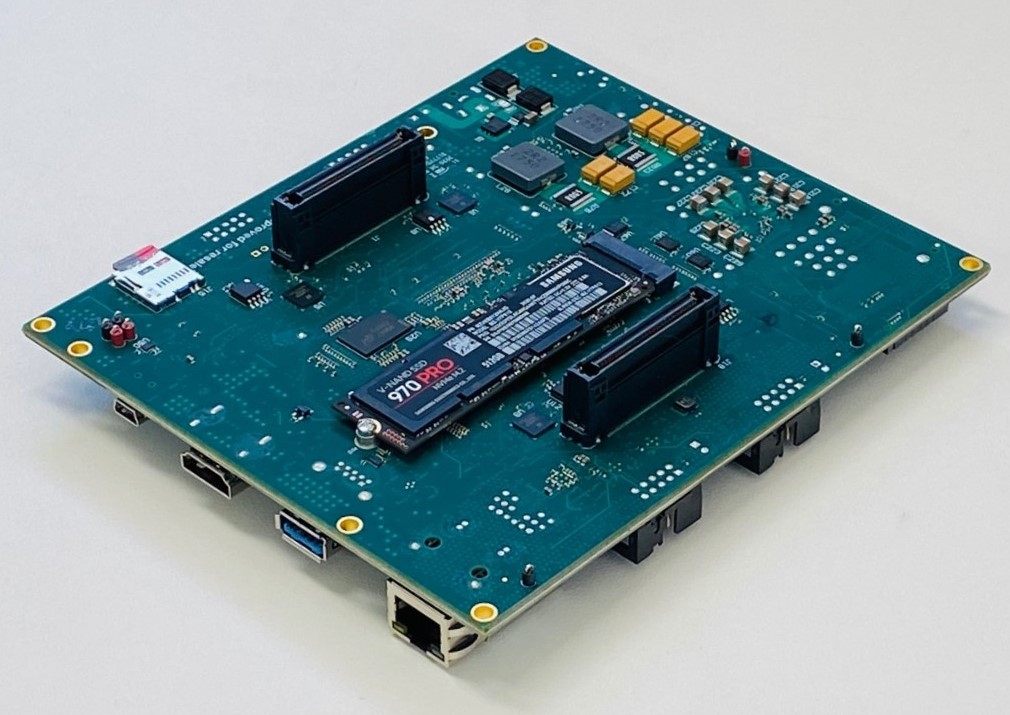

24GHz MIMO フロントエンド + 信号処理(FPGA+MPU)

ハードウェア・ソフトウェア開発
