RFR79ITR34-06U

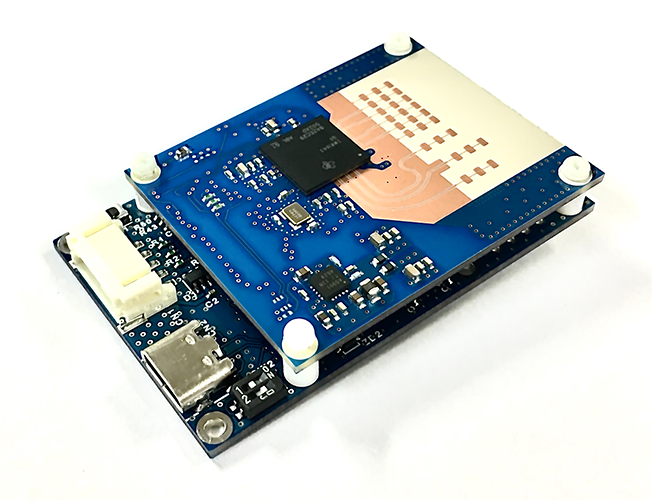

3D-MIMO型ミリ波レーダ評価キット(評価キット)

79GHz帯(高分解能ミリ波レーダ)レーダ機能評価キット

送信3ch, 受信4chを実装する事によりMIMO処理による角度検知が可能となっています。
水平方向180°の検知角度範囲を有し、高い角度分解能を実現します。
製品化への移行が容易となっており、かつチップベンダが配信している表示ソフトにより動作の評価が可能です。

開発受託サービス、設計支援などのプラットホームとして本製品をご購入頂く事で手軽にPOC環境の構築が可能です。
ご契約により、アンテナのカスタマイズや量産供給までサポート致します。
「製品化への最短距離」をご提案いたします。

PDF製品データシート

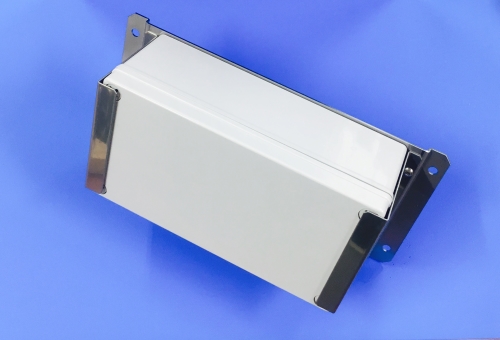

MRU-305

2D位相モノパルス型 24GHzレーダ

24GHz帯 長距離(~200m)、高速化対応レーダープラットホーム

受信1chを実装する事により位相モノパルスによる角度検知が可能となっています。
大きな送信出力と高利得アンテナの実装により見通し200mでの使用が可能です。
USB, RS-485, SDカードが標準実装され、また製品レベルで品質が管理されているため、そのまま市場へ投入可能です。

開発受託サービス、設計支援などのプラットホームとしてPOC環境の構築が容易です。
量産供給もサポートしております。

PDF製品データシート

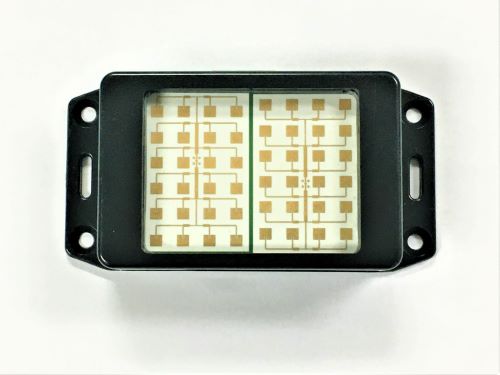

PSR24MTR11

高精度測距型ミリ波レーダ評価キット(製品モデル)

24GHz帯を使用した1D(一次元)高精度測距レーダ評価キット

インフィニオン社との共同開発による BGT24 demoit V2.0 のアップグレード版です。
製品化への移行が容易となっておりすでに危機管理型水位計などへの市場流通の実績がございます。
定在波レーダのフラッグシップモデルとも言える評価キットです。

開発受託サービス、設計支援などのプラットホームとして本製品をご購入頂くだけで製品開発期間の大幅な短縮が可能
ご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)
「製品化への最短距離」をご提供いたします。

PDF製品データシート

PSR24MTR12

方位探知型ミリ波レーダ評価キット(製品モデル)

24GHz帯を使用した2D(二次元)高精度測距レーダ評価キット

受信2chを実装する事により位相モノパルスによる方位角の検知が可能となっています。
水平方向180°の検知角度範囲を有します。
製品化への移行が容易となっており、プライバシー保護要求の高い用途での実績がございます。
Windows GUI (表示及びデータロギング)を付属しています。

開発受託サービス、設計支援などのプラットホームとして本製品をご購入頂くだけで製品開発期間の大幅な短縮が可能
ご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)
「製品化への最短距離」をご提供いたします。

PDF製品データシート

BGT24 demokit V2.0

高精度測距を可能にしたミリ波レーダ評価キット

24GHz帯ミリ波レーダでは一般的なアルゴリズムを採用した場合、電波法による帯域幅制限により、距離分解能が75cm 程度しか実現できませんでした。
本製品はインフィニオンとの協業により、0.1m ~ 25mの範囲で±5cm の高精度の測定が可能で、特に1m以遠では±3cm以下という高精度測距を体感できるデモキットです。
こちらの設計をベースにした開発受託サービス、設計支援など、他社と差別化できる優れたソリューションをご提案致します。
本製品をご購入頂くだけで製品開発期間の大幅な短縮が可能です。
オプションでのご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)「製品化への最短距離」をご提供いたします。

PDF製品データシート

ZIPオプション:BlueTooth通信 Android用アプリケーション

PSR4005 (24GHz Radar 評価キット)

高精度・多機能実装/定在波レーダー(高精度FMCW)/FSK/CW Doppler etc…

出力はEIRP=20dBm、ビーム幅(半値幅)は水平約49°、垂直34°です。
名刺大の小型レーダながら、PLL による周波数制御を実現。
高精度な測距性能が可能です。MMIC の採用により良好な位相バランスを発揮します。
定在波レーダー方式・2 周波CW(FSK)、CW ドップラーの評価・開発が可能です。
本製品をご購入頂くだけで製品開発期間の大幅な短縮が可能です。
オプションでのご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)「製品化への最短距離」をご提供いたします。

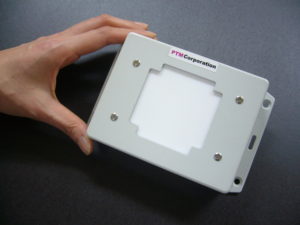

PSR148 (24GHz Radar 評価キット)

定在波レーダー(高精度FMCW)/FSK/CW Doppler etc…

オールマイティに長距離にも対応します。
出力がEIRP=20dBmと大きく、ビームは12°x25°で非常にシャープです。
※ 微小変位は数10umオーダーで(+/-3mmの相対変位)観測可能です。
※ RFフロントエンド部が24GHz ISMバンドに期待出来る性能を十分に備えており、総合的な機能確認に最も適しております。
動体・静止物の距離測定が可能です。また完成度の高い信号処理により0mからの検知(不感地帯無し)が可能です。オプションでのご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)「製品化への最短距離」をご提供いたします。

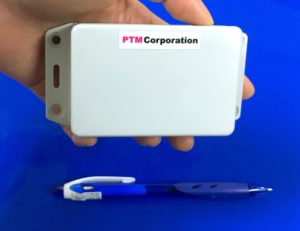

PSR162/163 (24GHz Radar 評価キット)

高精度・多機能実装/定在波レーダー(FMCW)/FSK/CW Doppler etc…



出力はEIRP=15dBm、ビームはPSR162が約40°(水平・垂直)、PSR163が水平80°、垂直40°です。
人で20m、車両で50m程度測距可能です。

※ 微小変位観測可
※ ドップラーレーダの評価機能も装備しています。
※ 特に低価格を目指した製品化(目標原価@1万円以下など)企画検討に適します。

動体・静止物の距離測定が可能です。また完成度の高い信号処理により0mからの検知(不感地帯無し)が可能です。オプションでのご契約により、量産設計までサポート致します。(設計資料・開発環境引継ぎ)「製品化への最短距離」をご提供いたします。

24GHz ドップラーセンサーモジュール

高度なアンテナ技術により多様な検知範囲を実現。生産効率化によりコストパフォーマンスの最適化。



IPMシリーズは24GHz(Kバンド)CWドップラーセンサーモジュールです。発振回路、MIXなど内部にインテグレートしており、お客様はIF信号の取り扱いだけでセンサーの製品化が可能です。
高周波センサーは赤外線に比べメンテナンスが非常に良い点が再度注目されておりますが、欧米にて圧倒的シェアを有する同社の製品は最も有効なソリューションをもたらします。
CWドップラーセンサー、レーダー、FMCWレーダーそしてFSKレーダーなど多様にラインナップ。モノパルスタイプのモジュールやシミュレータなども取り揃えております。

BBシリーズ(10KHz-100GHz) 広帯域キャパシタ

100GHzまでのDCブロック,低損失(-0.2dB @ 10GHz)

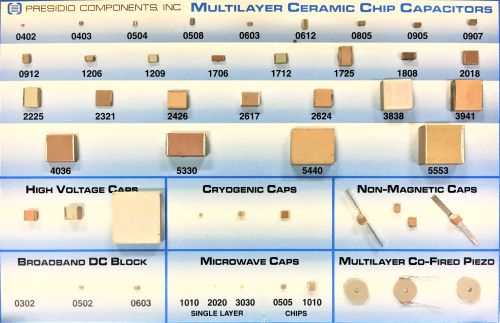

Presidio社(米国)製キャパシタBBシリーズは独自の技術による大容量の単層CAPS小容量の積層CAPを組み合わせ一体化させた、ブロードバンド用単層積層ハイブリッド型のキャパシタです。広帯域のDCブロックなどに最適なデバイスです。同社の単層CAPは電極をVIA構造にする事で、同容量にて他社の1/4の小型化を実現しており、最大100GHzまで自己共振の発生を防ぎ安定した性能を御提供致します。
サイズは0.5×0.3mmから1.5×1.0mmまで、容量は150nFまでラインナップしております。
10G,40Gのトランスポンダ、トランシーバ、XAUI,10Gbitインタフェース、広帯域のマイクロ波、ミリ波計測器などのアプリケーションにて、突出した特性を発揮します。
同社は厳格な検査ポリシーを貫き、CentellaxやTriquintなどMMICメーカの推奨を受け、世界的に高評価を受けております。
お客様の御要望に応じてのカスタマイズも承っており、充実したテクニカルサポート、カスタマーサポートを提供いたします。無償サンプルなどお気軽に申し付け下さい。

メーカーホームページ

RF同軸リレー

高信頼性、多様な用途へ対応(ホットSWもラインナップ)

Relcomm Technologies社は、DCから40GHz帯に渡るコマーシャルテレコミュニケーションおよびミリタリーコミュニケーション用RF リレーの専門メーカーです。
RF Coaxial Relay製品に特化することで、製造コストを抑えるとともに、お客様のご要望に合わせた製品を供給できます。
コネクタ、導波管インターフェース他、サーフィスマウントパッケージなど幅広いラインナップを取り揃え、様々な用途に御使用いただけます。また特殊ハイパワー用も準備しております。

メーカーホームページ

PRADI-5GHz-SMTシリーズ

5GHz帯 ハイパワーFET向け/表面実装型 アイソレータ

PRADI-5.15-5.25-SMT-2WR-20W Pk(10% DC)-c

DS_5GHz_SMT-Isolator

Surface Mount Isolator for High Power FET

Frequency: 5.15-5.25GHz, 2Watts Average, Clock-wise(Right) config , 20Watts Peak Power, 10% Duty Cycle

GaAs MMIC発振器 TLCO01981

送受信機能(トランシーバー)のRFフロントエンドをワンチップ化

TLC Precision Wafer Technologyの”TLCO01981“は2.21×1.3×0.1mmと小型ながらも多機能(オシレータ、サブハーモニックミキサ、マルチプライヤ)を集積したMMIC(O-Chip)です。(~110GHz)各機能を1チップに収める事によってトータルでのコスト削減が実現可能です。ご要望に応じて機能の組み合わせは自由です。使用しているMMHEMTは低変換損失及び高出力に適したトランジスタです。ミキサーはダウンコンバータ同様にアップコンバータとしても使用でき、マルチプライヤは搬送波を2逓倍から8逓倍にすることが可能。本MMICは表面のエアブリッジ部分をチューニングすることにより、周波数、バイアス電圧等を可変することができる。オシレータの種類はVCO,DRO,ILO,IPL等がある。
レーダーやコミュニケーション通信システムにおいて優れた機能を発揮し、コストダウン化をはかります。
